T4x 상판에 3번째 빗살무늬 튜닝하고 3rd Antenna 를 달아 주자 2-1

요번주 들어 날씨가 많이 쌀쌀해 졌네요..
수능도 끝났으니 이제 날씨가 좀 풀어져야 할덴데..
TPHolic 회원 여러분들은 환절기 감기 신종풀루 조심하세요..(쿨~럭~)

오늘 유저 사용기에 올릴 글은 다름아닌..
T4x 상판에 3 번째 빗살무니를 튜닝 (심어 주기)하고 3rd Antenna 를 달아 주자에 대해서 3회
연제중 인 그 2-1번째 이야기 입니다.

자료를 정리하다 보니 한번에 올릴분량이 넘어서 2번에 나누어서 올리도록 하겠습니다..(지송합니다..)

1. T4x  시험용 상판 가공(수작업) 관련 및 부품 모으기
2. 시험용 상판가공 (전문가의 도움)  및  3rd Antenna 와 케이블 관련
3. 시험 가공을 토대로한 완벽한 T4x 상판 빗살무늬 가공 과   3rd Antenna 심기 및 성능관련

심한 스크롤이 있을것 이라는것에 대하여 미리 당부의 말씀드립니다.(지~송) 욕심이 앞서다 보니..

제가 한 작업량 대비 사진의양도 어느 정도 되고 해서 편집을 한다고 열씸히 편집은 해보았으나
많은 내용을 TPHolic회원 분들에게 보여 드리고픈 마음에 사진을 하나 하나 추가 하다 보니
사진의양이 조금 많아진듯 합니다..
넓은 아량의 마음으로 보아 주시면 감사 하겠습니다..ㅋㅋㅋ

1. T4x  시험용 상판 가공(수작업) 관련 및 부품 모으기 글을 보셨다면 이해 하실수 있는 부분..
http://tpholic.com/xe/2953964

먼저번글 마지막 사진을 자세히 보시면 알수 있으실듯 합니다..
빗살무늬 조형물(X61T 적출후 가공)을 장착한 T4x 상판 부분이 약간 볼록하게 올라온 부분입니다..

그래서 마음 먹었죠 전용 가공기계를 사용해서 가공하는 편이 훨신 정신 건강에 유리할듯한 생각이..
제가 H/W 적으로는 한 까칠하는 성격이라 수공으로 작업하고 대충 마무리 지을 수도 있지만

마음에 들지 않으면 두고 두고 마음을 쓸듯 해서..ㅋㅋㅋ

처음부터 빗살무늬 상판 튜닝 가공에 성공 했다면 글이 이렇게 3편으로 나누지도 않았겠죠..
이프로젝트의 기획 단계에서 처음 수공 작업품은 시험용 일명(마루타)로 사용될 물품이어서
그렇게 가공에 대한 기획안을 완성하는데 일조 한것으로 만족 했습니다.

(대략 5~6 시간 정도 소비 된듯 합니다.)

다행이 수공으로 가공할 T4x 상판은 신품 아닌 일정부분 사용했던 상태가 어느정도 메롱이
었던 상판 이어서 그나마 다행이죠..ㅎㅎㅎ

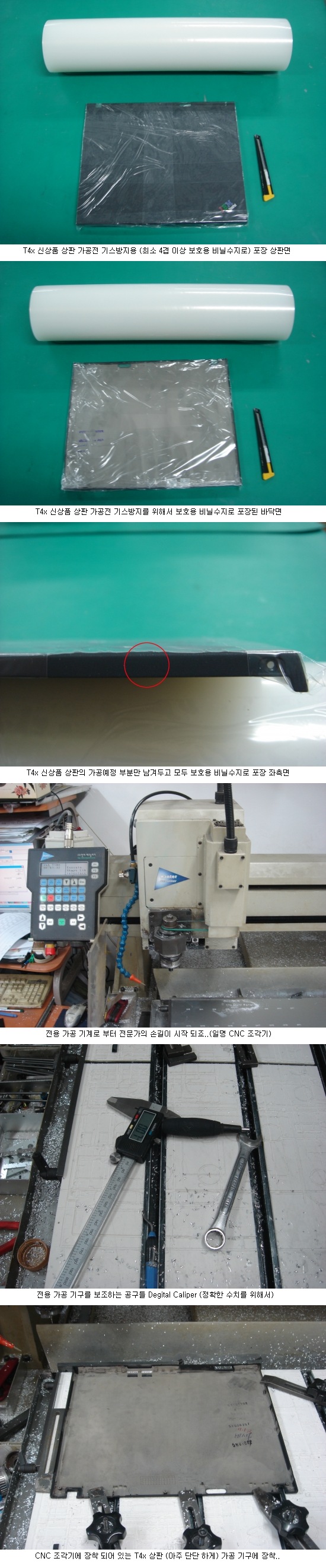

처음 사진에서 보셨듯이 신상 T4x 상판 구매후 가공중 발생할수도 있는 기스나 망실에 대한 대비를
완벽하게 하고자 해서 준비했습니다..

전용 가공기구가 보유된 업체 방문에 앞서 세운상가로 향하기 전일 늦은밤 일산 종합병원 사무실에

방문해서 망실된 T4x 상판을 보여 드리고 새로 신상(T4x 용 상판)을 구매 했습니다..

(신상 T4x 상판에는 원하는 작업이 자~알 되어야 할텐데..)

제가 근무하는 곳이 H/W 관련 일을 하고있다 보니 신상품 BMT시 많은 기스발생 및 상품으로서의
가치문제로 사무실에 상품 보호용 비닐수지가 준비 되어 있었습니다.
요걸로 새로 구매한 신상 T4x 상판을 똘똘 감아 주었습니다.(가공면만 빼고 모두)

가공할 물품을 완벽하게 준비하고 세운상가에 도착해서 예전부터 알고 지내던 세운상가 H/W쪽에서

일하고 계신 선배님들을 찾아뵙고 세운상가 6층 사무실에서 일명 복도 다방커피도 한잔 나누면서

세상 살아 가는 이야기도 나누고 이런 이런 작업을 할려고 하는데 어디서 이런 작업을 자~알 해줄수

있는지를 여쭈어 보았습니다. (확실한 조사는 필수..)

작업량이 많은 것은 아니어서 쉽게 작업을 해줄만한 곳을 찿기가 어려울수도 있기 때문에..
별볼일 없는 속된 말로 (돈이 되지 않는)일을 해줄만한 가공업체를 수소문 했습니다.
다행히 자알 알고 있는 선배님께서 (Computer 를 돌봐주는 업체) 조각집을 운영하고 있고 일의

숙련도나 지명도가 세운상가에서는 어느정도 유명한 집이라고 직접 같이 찾아가 소개도 해주시고

자~알 가공해 달라는 부탁의 말씀까지 해 주시 더군요..

다시한번 감사의 말씀을 선배님에게..(꾸~벅)

당일 가공은 어려우니 대략그려 놓은 Drawing 도면과 망실품1을 보여 주면서 확실하게 이해 시켜 드리고

예비용 상판 과 신상 T4x 상판을 모두 맡겨두고 다음날 찾기로 하고 돌아 왔습니다..

그러나 그것이 실수 라는 사실은 바로 다음날 알수 있었죠..ㅜ.ㅠ

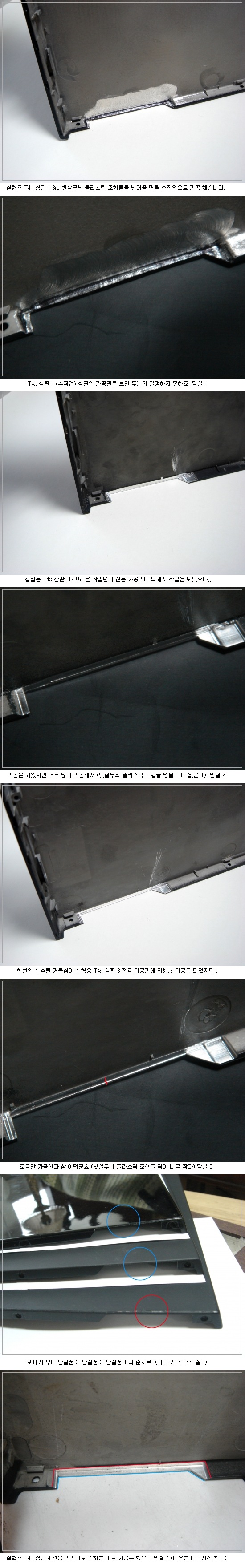

그렇게 신신 당부를 하고 예비용 상판까정 드리고 왔음에도 불구 하고 T4x 상판을 모두 망실 처리..
너무 많이 가공을 한거죠..ㅜ.ㅠ (망실품 2 와 3 )

T4x 상판 가공시 CNC 조각기 가공기사분 옆에 붙어서 가공의 정도를 봐 줬어야 했던거죠..ㅠ.ㅜ

쓰~라~린~  마음을 뒤로하고 (잊어야지 어찌 하겠습니까..) 도로 붙일수도 없구..ㅠ.ㅠ

일산 종합병원 원장님에게 다시 연락 드려 신상 T4x 사판의 재고 유무를 확인해 보았습니다..
종합병원 원장님 말씀이 어제 제가 구매한 제품이 보유하고 계시던 T4x 상판중 가장 상태가

좋았던 물품이라고 하시네요..(이를 어째..)

하는수 없죠 뭐 마음은 급하고 칼을뽑았으니 무우 라도 잘라야 하겠다는 심정으로 신상은 아니지만
그래도 어느정도 수준의 퀄리티를 가지고 있는 T4x 상판을 또 구매해서 다음날 작업을 감행했습니다..

요번에는 먼저번 작업시의 실패를 거울삼아 CNC 조각기 가공기계를 조작하시는 기사분 옆에 착 달라

붙어서 수치 확인 계속 하면서 가공을 했습니다.. (거의 확실한 예술품 가공이 이루졌었는데..)

아~흐~ 바로 내가 원했던 퀄리티의 작업 원하는 수치와 꼭 맞아 떨어지는..그런데 그런데..ㅜ.ㅜ

완벽하게 가공된 T4x 상판을 CNC 조각기에서 탈거 하면서 하늘이 무너져 내리는 듯한 기분이 되더군요..
눈 앞에서 눈 앞에서 아~아 한방에 되는 일이 없구나..

 이유는 CNC 조각기의 가공시 윤활제 형식으로 뿌려주는 액체가 있습니다.

처음 작업 시에는 그 액체가 그냥 물인줄 알았습니다..

나중에 알게된 사실 공업용 알코올 (일명 MT) 라고 하더군요..
CNC 조각기의 가공을 담당하는 회전체가 가공물과의 마찰열 발생을 완화해 주고자 기공시 분사되는

액체 (공업용 알코올)에 재생 되어진 우레탄 코팅 일부가 녹아 떨어져 나간거죠..ㅜ.ㅠ

CNC 조각기 기사분이 상당히 난감해 하시는 군요..

무지하게 어렵게 CNC 작업 했는데.. (한줄 깍고 수치 제고 한줄깍고 수치 제고를 반복해서 했던 작업 이었는데..)
T4x 신상 상판 2개 망실품 만들고 어렵게 구해온 3번째 T4x상판 마져 망실품 4 가 되는 순간 급한김에
옆 사무실 특수칠 전문회사 사장님에게 부탁을 드려 보았으나 특수한 도료 이기 때문에 오늘은 도색이

불가능 하다고 하시네요 이왕 버린 상판 그럼 미라지 도색이라도 부탁 드려 보았습니다..

어렵다는 표정과 함께 한번 도전해 보신다고 하시네요..(그나마 다행이죠..)
역시 다음날 와보라는 이야기를 듣고 아쉬운 마음을 뒤로 하고 돌아 왔습니다..
역시 일찍 다음날 전화 확인 하고 찾아 뵈려고 했으나 바쁘셔서 못 하셨다고 하며 역시 다음날을

또 이야기 하시네요 역시 기다려야 하나 봐요.. (완벽한 제품 만들기가 이렇게 어려 워서야 원..ㅠ.ㅜ)

다음날 설레이는 마음으로 아쉬운대로 미라지 도색으로 만족 해야겠 다는 생각으로 특수칠 하는 세운상가로

향했습니다.
특수 도색하는 가계 앞에서 또한번 황당한 T4x 의 상판을 보고야 말았습니다..ㅠ.ㅠ
특수 도색이 엉망이 었던 거죠.. (칠이 안 된것은 참을수 있으나  칠의 상태가 엉망인 것은 참을수 없죠..)

도장회사 사장님왈 열로에 구워야 하는데 T4x 상판에 기존 칠(우레탄 코팅)이 되어있기 때문에 새로

도색하기가 어렵다는 이야기만 하시네요 그래서 해결 방법을 물으니 기본으로 칠되어 있는 우레탄 코팅을

완전히 제거하면 가능 하다고 하시네요.

공업용 아세톤으로 녹여 봐라 부터 물사포 질로 모두 우레탄 코팅을 벗겨봐라까지..

고난의 연속.. (제가 뭐 칠에 대해서 아는 것이 있어야죠..)

이럴때 선배 Mania 분들이 존경 스러워 지던데요 미라지 상판 도색 작업 하셨던 분들..

마음 속으로 이런 생각이 들더군요 TPHolic 회원 분들이 이런 일을 하고 계신분이 있다면 얼마나

좋을까를 생각 하면서 가장 무식한 그리고 가장 확실한 방법 생 리얼 노가다의 산물 ..

그럼 제가 우레탄 코팅을 모두 제거해 오면 미라지 도색을 해주시겠다는 약속을 받고 망실품 4 번

T4x 상판을 손에들고 집으로 돌아 왔습니다..(돌아 오는 발길이 왜 그리도 무거웠던지..)

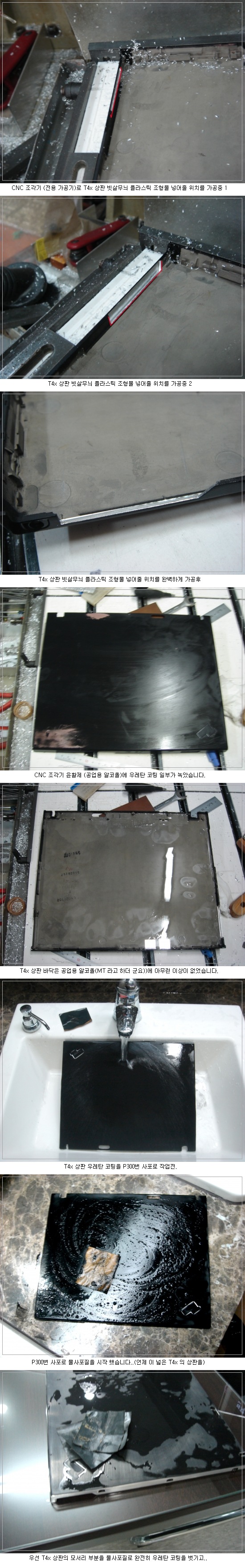

다음날 회사 근무를 마치고 T4x 우레탄 코팅을 벗기기 사포질이 시작 되었습니다..
그야 말로 리얼 생노가다 였습니다..언제 다 하누..ㅠ.ㅠ
이방법 저방법 처음에는 P300번 사포로 물사포질해서 T4x 상판 좌 우 그리고 레치부분에 있는 우레탄

코팅을 모두 제거 했습니다.
거의 2시간 이상 걸리 더군요 손이 녹아  내리는 듯 합니다.. (벌써 검지에는 물집까지 잡히고..ㅠ.ㅠ)

우선 요번 유저 사용기는 여기에서 마무리하고 바로 다음 글을 올리도록 하겠습니다..

TPHolic 를 좋아라 하는 Gyber 였습니다..
