T41 재활용 HTPC

아들 녀석이 잠든 밤
시한부 판정 받은 T41 메인보드로
HTPC 꾸미기에 돌입합니다.

메인보드와 하판케이스에는
CPU를 고정하는 나사 이외에는
단 한개의 나사도 없었던 지라...
(앞서 소개한)사이즈가 맞는 볼트와 넛트를
준비 했습니다.

실상 나사 없이 그냥 놓아둔다 한들
용도상 큰 문제는 없겠지만

그래픽 칲이 붙어다 떨어졌다
리볼링이 필요한 상태가 상태 인지라

케이스에 들어 있는 듯
단단한 고정이 필요했습니다.

결국 장식장 안쪽에 갈무리 했습니다만,
본래는 벽걸이TV 뒤에 매달아 두려 했었습니다.

키보드가 없어
전원 스위치도 없기에 망설였는데
전선을 연결하여 파워온 할 수 있는
접점을 발견해 냅니다.

다행이

키보드가 없어도

에러 없이 원도우 진입이 되는군요 ㅋ~

주말 밤의 즐거움,
사진으로 남겼습니다.

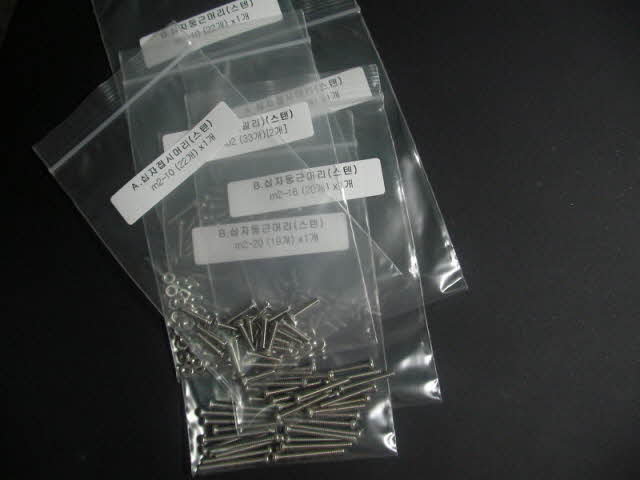

* 앞 서 소개드린 구입한 나사들(2mm 규격 볼트와 넛트) 입니다.

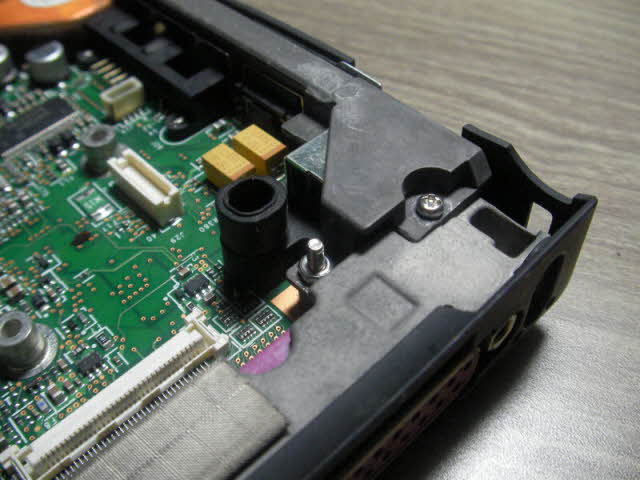

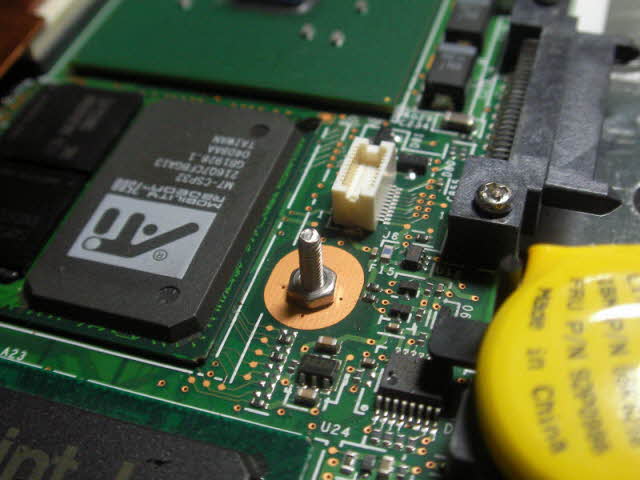

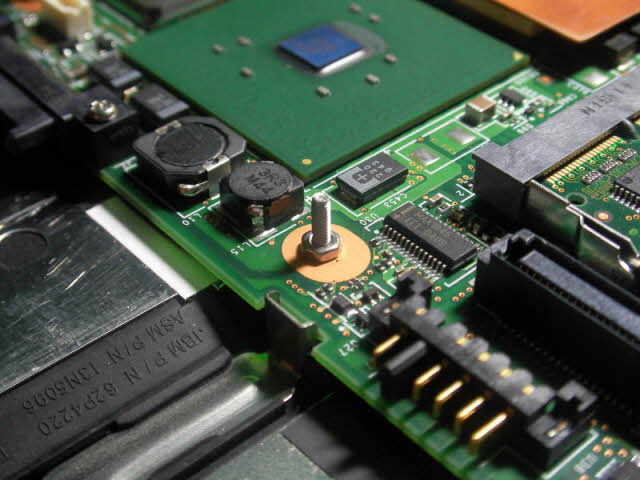

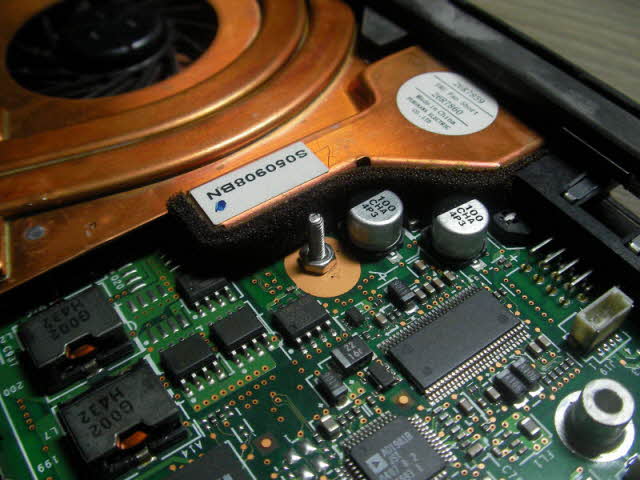

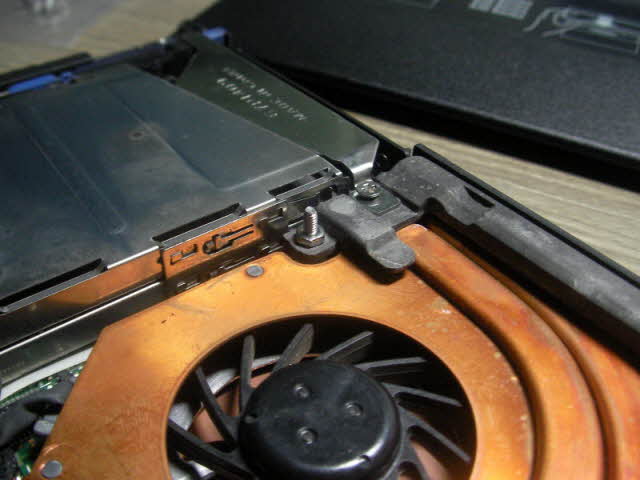

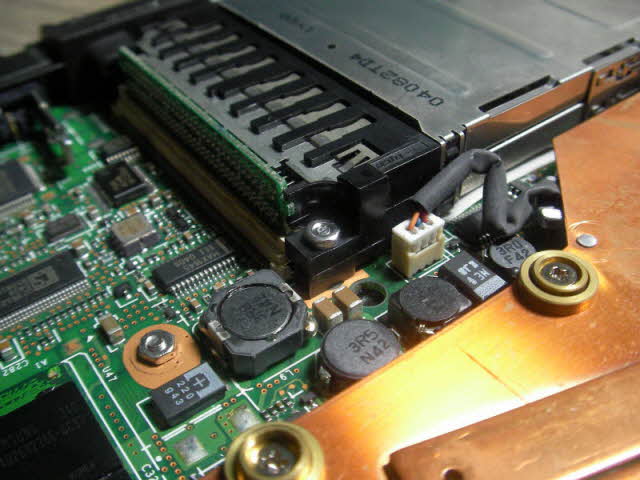

*볼트와 넛트를 체결하는 방식으로 메인보드를 단단히 고정 하였습니다.

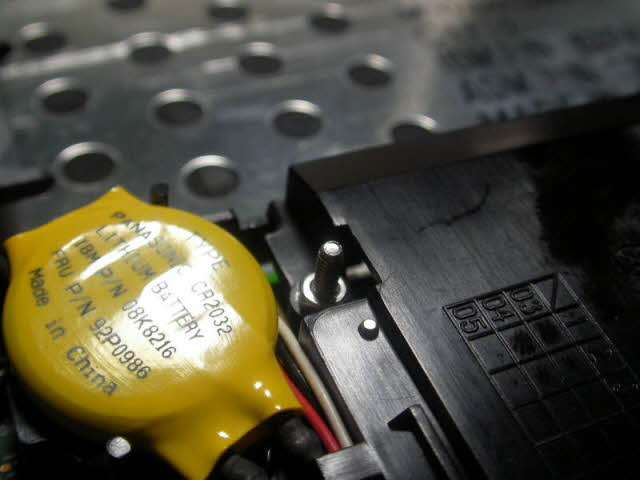

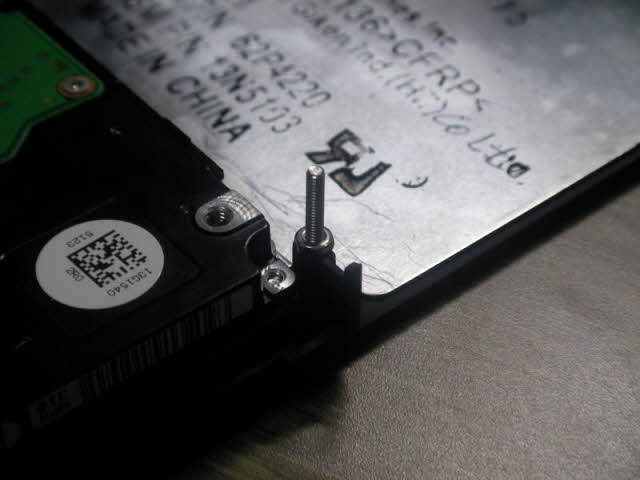

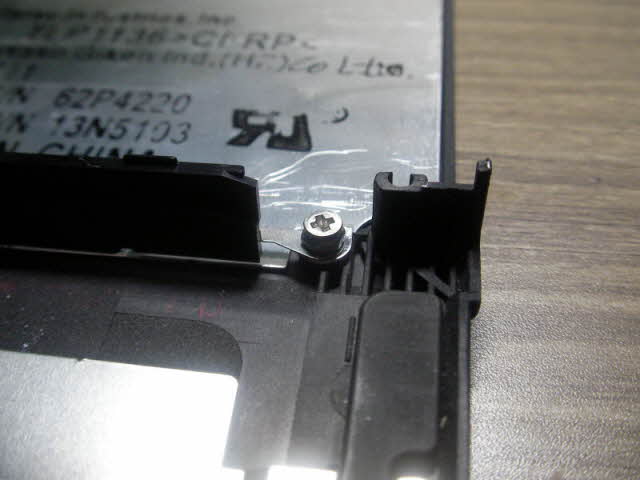

* 가장 작은 규격의 나사가  T4X 하판에 '2' 로 표시된 길이기 때문에 '1'의 크기가 필요한 위치에는 넛트를 하나 대고 고정 합니다.

* 재질이 스텐레스 이다 보니 자석드라이버에 딱딱 붙는 맛이 없어 작업의 능률이 좀 떨어지네요.

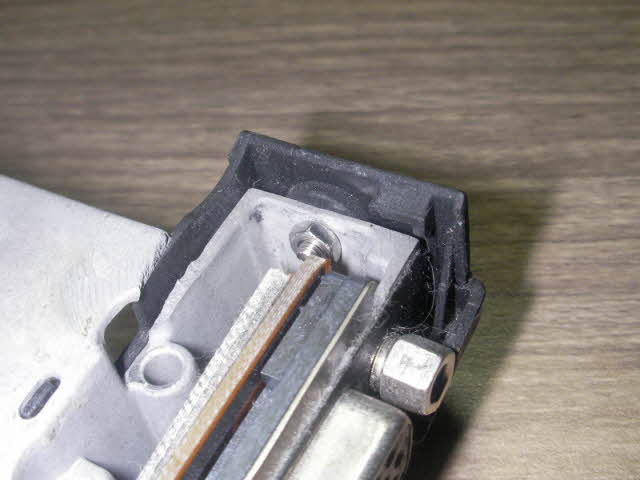

* D-sub 연결부는 이렇게라도 꼭 잡아줘야 할 부분인 듯 싶습니다.

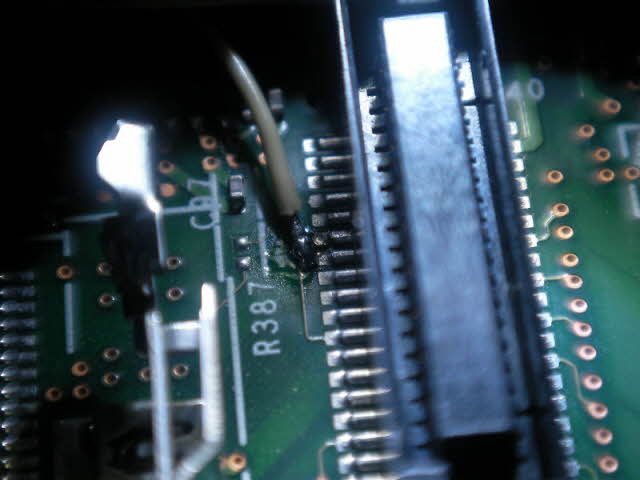

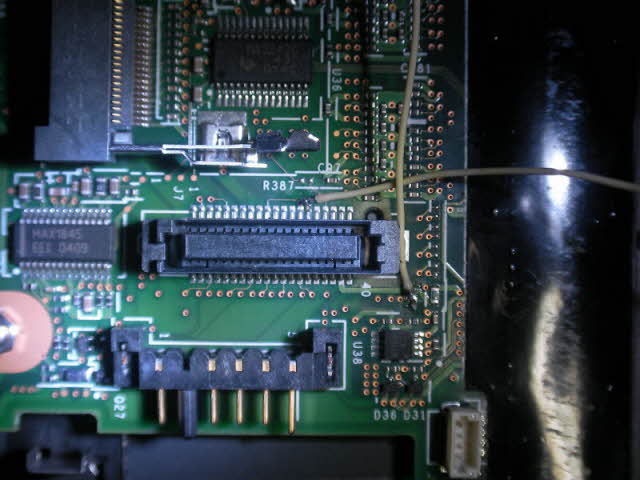

* 이번 작업의 핵심부 입니다.  피마르는 납땜 이었습니다.

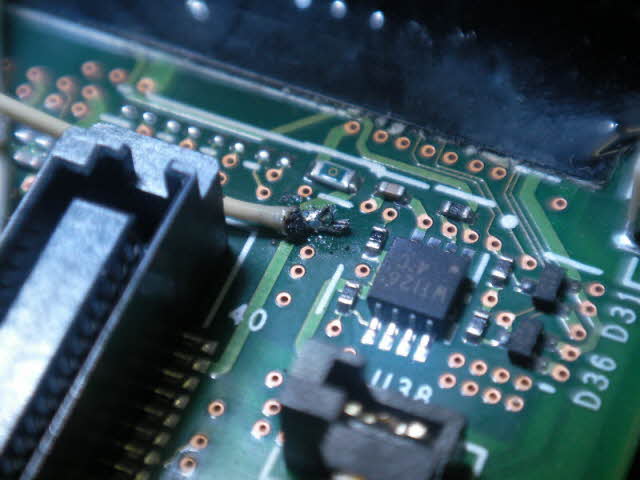

* 타공 없는 구리판 점이 하나 있는데, 사진처럼 땜질이 매끄럽지 못해 결국 이부분은 다시 했습니다.

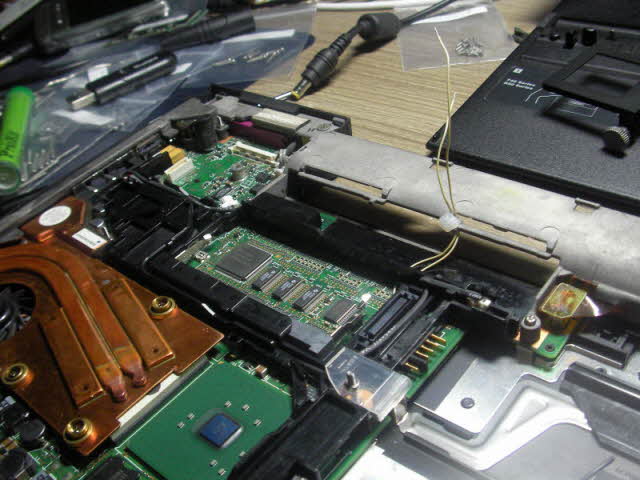

* 짜잔~ 파워온 스위치 연결부 완성!

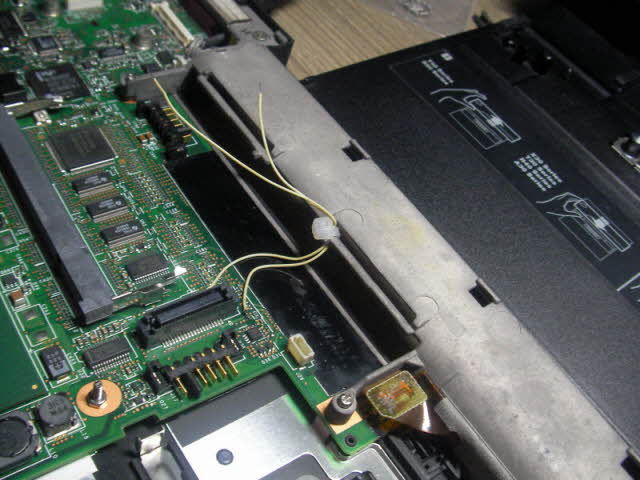

* 힘을 받아선 절대 안될 부분이기에 여유를 두고 묶어 두었습니다.

* 커버부가 고정되지 않고 들석여서 SD메모리 케이스를 잘라 타공하고 고정판으로 썼습니다.

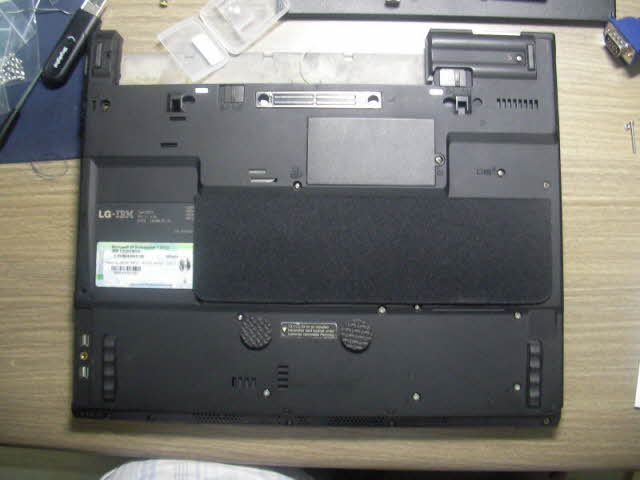

* 상태가 bad인 그래픽 칲이 미세한 충격에도 반응하기 때문에 하판의 안정을 위해 마우스패드를 잘라 붙여 높이를 맞추었습니다.

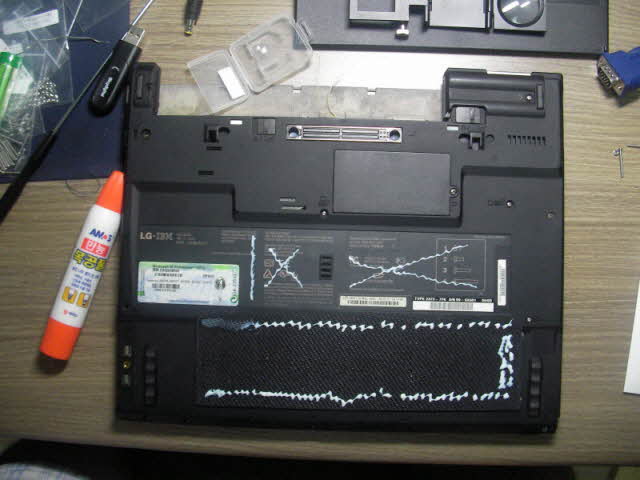

* 영면테입 찾다가 그냥 목공풀로 쓱쓱~ 철썩~!  , 가구용 발판 두개 덤으로.

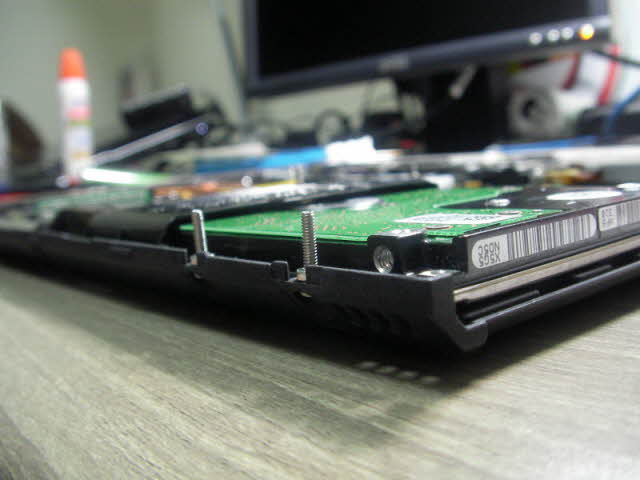

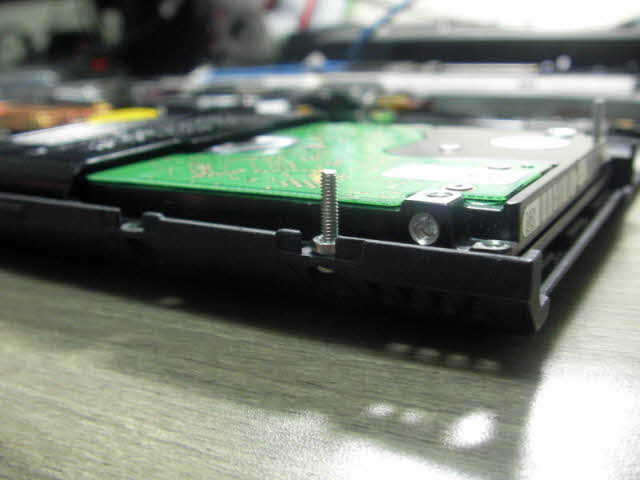

* 하드 커버와 케이스가 없어서, 그냥 끼워두기엔 고정이 불안하더군요

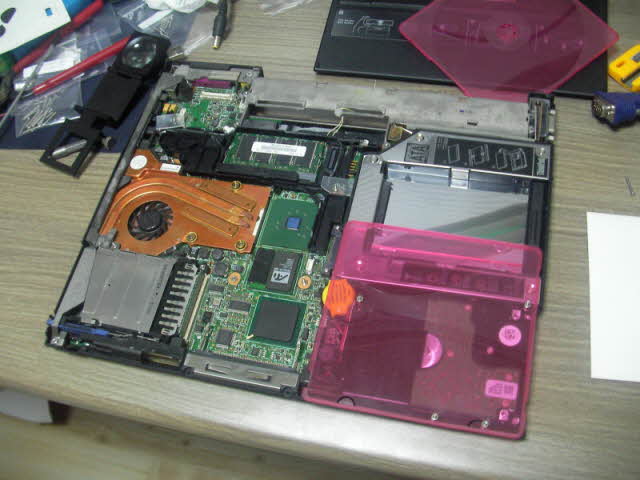

* 기둥을 세워 고무줄로 묶어 고정하려 하다가.... 때마침 CD케이스를 발견합니다.

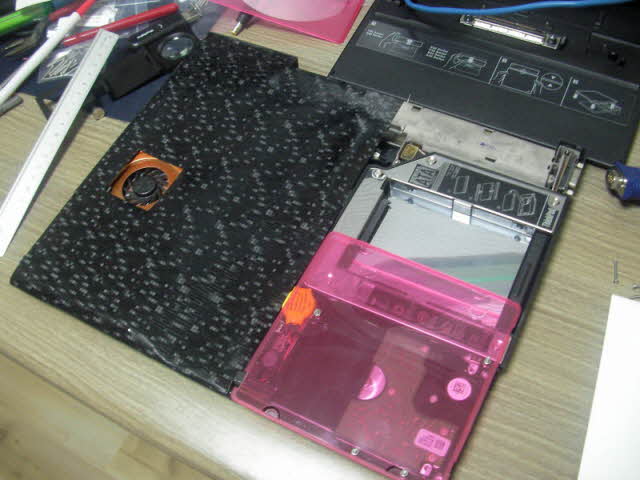

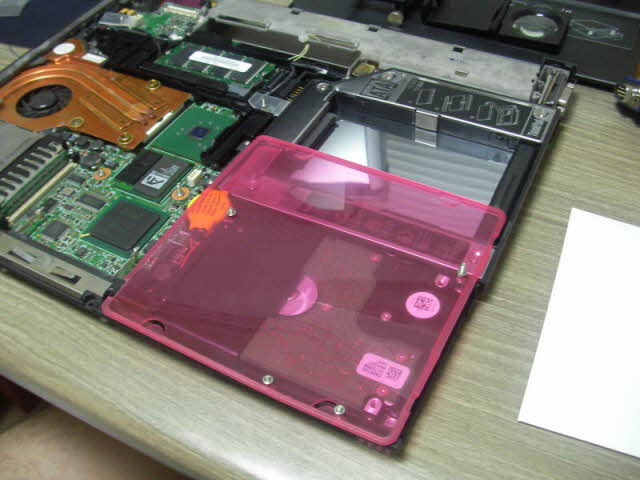

* 브라보~!  단단하고 안정감 있게 고정, 세컨베이 까지 잡아 줍니다.  (ㅡㅡ; 스스로 얼마나 칭찬 했는지 모릅니다...)

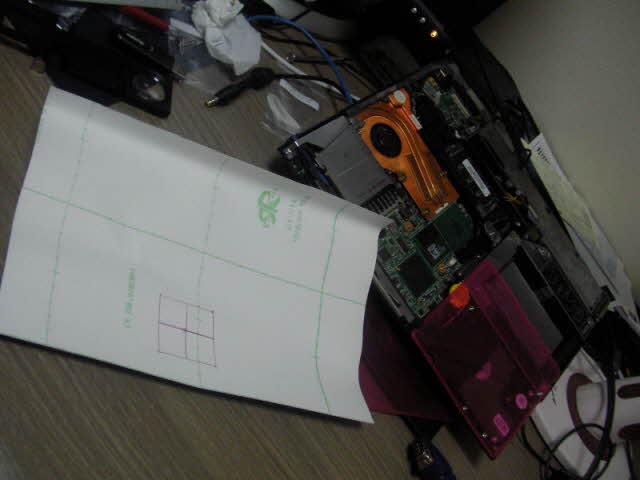

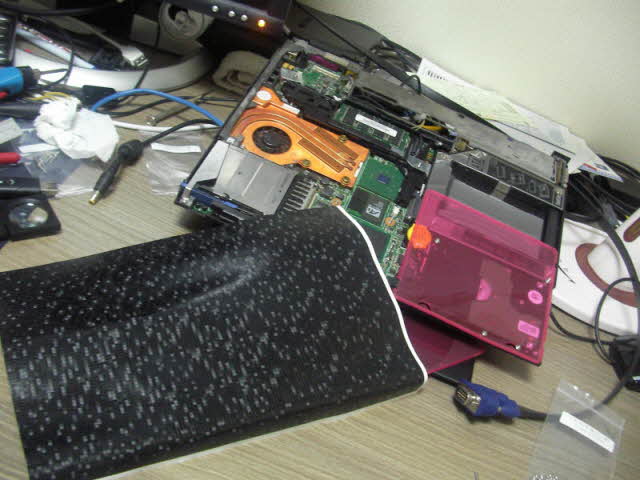

* 이대로는 허전하다 싶어 시트지 쪼가리를 찾아내어

* 숨구멍 뚫어주고

* 철썩~! 기왕지사.. 뭘 좀 더 해보려다가 "요기까지" 로 마무리 짓습니다.

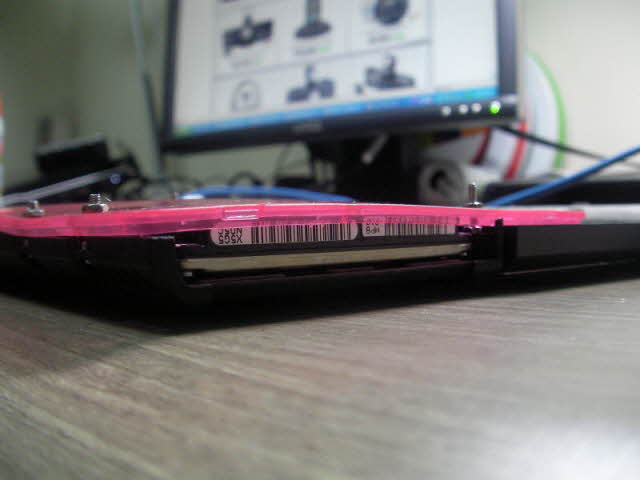

* 뿌듯함에 비해 컷이 부족하다 싶어 'ㄱ'자로 엣지 까지 잡아주는 CD케이스 하드 커버 컷 한장 더

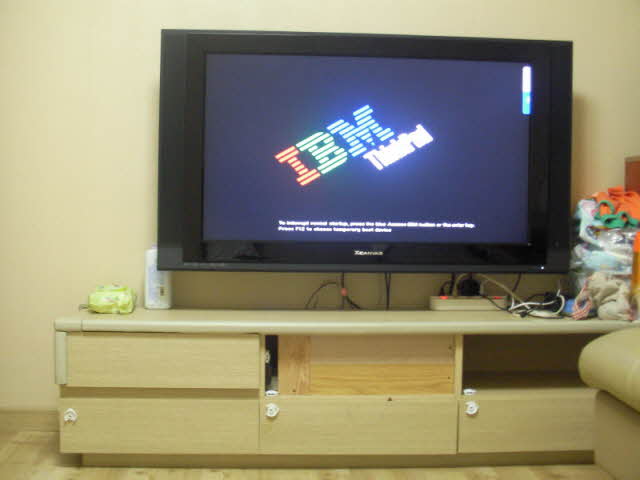

* TV에 IBM 로고가 뜨니 색다르 군요.

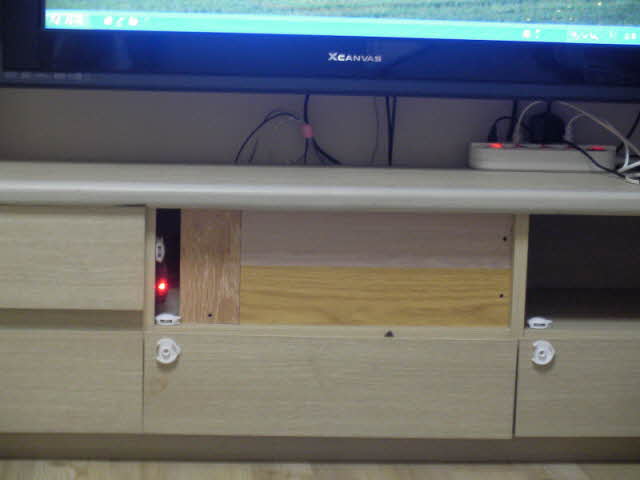

* 원래 이자리에는 데탑용 메인보드로 만든 HTPC가 있었습니다.  이전에 자개에 소개한 적도 있습니다.

이 (그래픽 접점이 불안하여 미세충격에도 할딱 거리는)제활용 T41 메인보드 파츠는 이렇게 아니면 정말 쓸수 있는 곳이 없기에

초 절전이라는 덤을 안은체 교채 되었습니다.  이전 것은 다시 데탑으로 거듭나서 부친 사무실에 교체용으로 보내야  겠습니다.

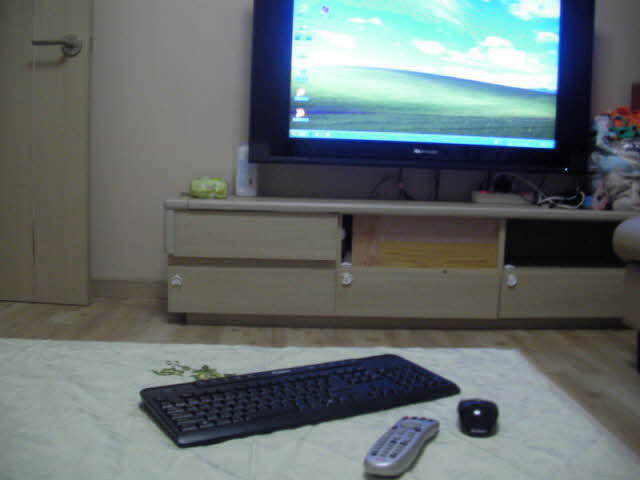

* '무선 마우스와 키보드', '곰 리모콘'으로 작동 됩니다.  아직 썩 마음에 드는 스위치를 발견 못해서 전원부는 그냥 전선으로

 놔둔 상태인데 가능한 무선으로 구성해 볼 생각입니다.

주말 여가 시간의

즐거운 취미생활 였습니다.~

주의사항

- 납땜시 옆 접점과 쇼트되지 않도록 주의 하세요

- 키보드가 없는 경우, 핫키로 볼륨을 높여 놓은 상태에서 작업 하세요

  (키보드 없이는 메인 볼륨을 건드릴 수가 없더군요,  저는 T42키보드 한번 떼어내어 맞추었습니다.)
