T4x 상판에 3번째 빗살무늬 튜닝하고 3rd Antenna 를 달아주자 3-1 (스크롤 압박..)

1. T4x  시험용 상판 가공(수작업) 관련 및 부품 모으기편의 글입니다 .

    http://tpholic.com/xe/ibmreport/2953964

2. 시험용 상판가공 (전문가의 도움)  및  3rd Antenna 와 케이블 관련 2편의 글중 2-1 전편의글 입니다.

    http://tpholic.com/xe/ibmreport/2974294

2-1. 완벽하게 가공할뻔 했던 그러나 마지막 실수로 T4x 상판 우레탄코팅 완전제거 상판을 만들게 한작업

   2-2 후편의 글 입니다..

   http://tpholic.com/xe/2974423

3. 시험 가공을 토대로한 완벽한 T4x 상판 빗살무늬 3rd Antenna 커버가공 과  3rd Wireless Antenna 심기 및 성능관련

   글은  제작과정 3-1, 3-2, 성능관련 3-3 으로 연재할 예정 입니다.

   오늘 연제할 이야기는 그 3-1 번째 이야기 입니다.

정작 모든 튜닝작업은 2009년 연말을 기점으로 마무리 했으나..

마음 편하게 앉아서 유저 사용기에 글 한번 올려보기가 어렵더군요..(연말 연시 계속되는 저녁 약속 덕분에..)

그래서 제가 2010년 들어서는 주로 주말을 이용해서 글을 올리게 되는 군요..

ThinkPad 에서 이루어지는 어떤 작업(튜닝)을 하면 가장 순정 스럽게 작업 하자 것이 본인의 판단인 지라..

제대로 ThinkPad T4x 상판에 최대한 순정 스러운 튜닝(3 번째 빗살무늬 Antenna 커버장착)을 해보려구 4번이나

 T4x 상판 망실품을 만들다 보니 이제 스~을~슬 오기가 발동을 걸더 군요..ㅜ.ㅜ

(지~대~로 함 맹~글~어 보자..) 뭐 그런..ㅋㅋㅋ

생각보다 신품 ThinkPad T4x 상판 수급이 원활하지 않더군요..

(일산 종합병원에서 벌서 3개를 제가 소진 하다보니) 중국쪽에 업체에 수소문해서 알아보셔야 한다고 하시고,

중국쪽에 연락해보니 조금 시간이 걸린다고 하시네요..(우~씨~)

제가 일하는 스타일이 (일단 칼을 뽑았으면 무우라도 잘라야 된다는 강박관념)이 조금 있어서..

제가 좀 한성성격 하는 탓에 어떤일(H/W적인)에 대한 조급증이 있죠..

여기 저기 ThinkPad T4x 상판 신품을 보유 하실만한 분들을 수소문 하게 되더군요..

(찾는자에게 구해진다는 속언이 따~악 들어 맞는..ㅎㅎㅎ)

TPHolic 회원중 유명하신 (Wireless 부분과 고해상도 튜닝 작업으로) leokim님이 신품은 아니지만 나름 신동급

ThinkPad T4x 상판을 보유하고 계시다는 정보를 접하게 되었습니다..(여러 경로를 통해서..)

평소에 조금 친분이 있어서 전화 연락드리고 보유 여부를 확인하고 바로 김포로 고고싱..ㅋㅋㅋ

leokim님에게 전,후, 좌,우 ThinkPad T4x 상판 튜닝에 관한 사항을 말씀드리고 이런 저런 방법과 조언을 구하고

 저렴한 가격으로 신동급 ThinkPad T4x 상판을 구하였습니다..이 자리를 빌어 다시한번 leokim님에게 감사 드려요..(꾸~벅)

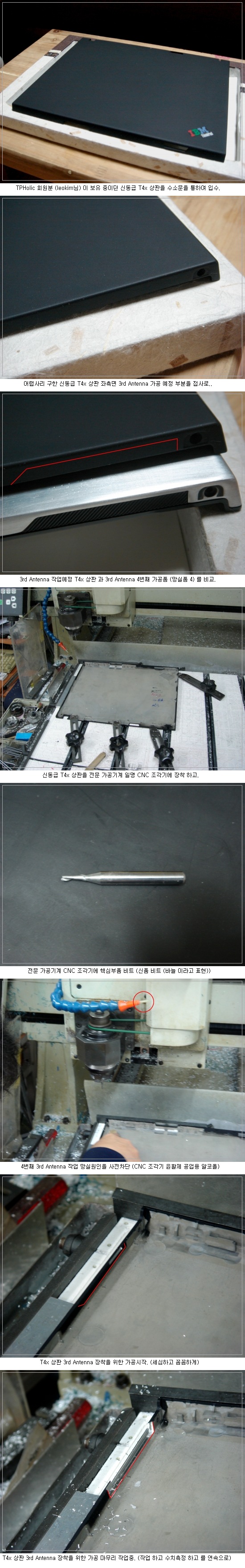

leokim님으로 부터 신동급 ThinkPad T4x 상판을 구한 다음날 바로 종로에 위치한 조각집으로.. (상판 가공할 CNC 조각기 보유 업체).

몇번의 T4x 상판 가공작업 실수로 상당히 미안해 하시던 CNC 조각기 운용 기사분이 요번에는 성심 성의것 CNC 조각기에 신품 비트

(보통 바늘 이라고 하는) 를 장착 하시고 4번째 망실품의 직접적인 망실원인이었던 윤활제 (공업용 알코올) 주입구를 잠그고,

윤활제 공급관을 위로 꺽어 놓고 작업을 시작 했습니다..

CNC 조각기를 운용 하시는 기사분이 차근 차근 꼼꼼하고 정밀하게 작업을 했주셨습니다.

제가 보아도 먼저번 망실품 작업의 만회를 위해서 더 꼼꼼하게 작업해 주시는 것을 느낄수 있었습니다..

또 한방에 성공 해야되다 보니(T4x 상판 구하기가 쉽지 않음을 알고 계셔서 더욱더)

또 다시 망실품이 제작이 된다면 상상하기 싫은 환경이 펼쳐지죠..(싫죠 싫어..)ㅠ.ㅜ

신품 ThinkPad T4x 상판 구하기가 너무 힘들어서..

(T4x 신품상판을 또다시 주문하고 기다리고, 시간도 시간이고 본인의 조급증은 또 어떻게 하고.)

요번 작업은 대략 3시간 정도 소요된듯 합니다..(먼저번 망실품 작업시는 대략 1시간30분정도의시간이 소요 됬었는데..)

기사분이 너무 많이 신경을 쓰셔서 한번 가공하고 수치 확인하고, 한번 가공하고 수치 확인하고 하면서 작업을 하다 보니

의왜로 시간이 오래 걸리더군요. (제가 옆에서 지켜보기가 민망 하더 군요..) 시간이 머니인듯한 조각집에서..

그 덕분에 한방에 성공(시간은 조금 많이 소모 하였으나) 했습니다. 부라보...

(만감이 교차 하더군요..그동안의 개고생 시간, 맘 고생, 머니깨짐을 한방에..)  작업 성공으로..ㅎㅎㅎ

ThinkPad T4x 상판 3 번째 빗살무늬 Antenna 커버장착 튜닝 CNC 작업이 끝났지만

이제 본격적인 작업이 시작 됩니다...(실수 없이 한번에 모든 튜닝작업이 마무리 되어야 할텐데..)

완성된 튜닝 T4x 신품상판으로 작업전..(작업할 내용을 머리속으로 정리 해보았습니다..)

망실품4로 튜닝 예비작업을 대부분 해보아서 인지 튜닝 작업이 일사천리로 진행 되더군요.(예습의 중요성.ㅎㅎㅎ.)

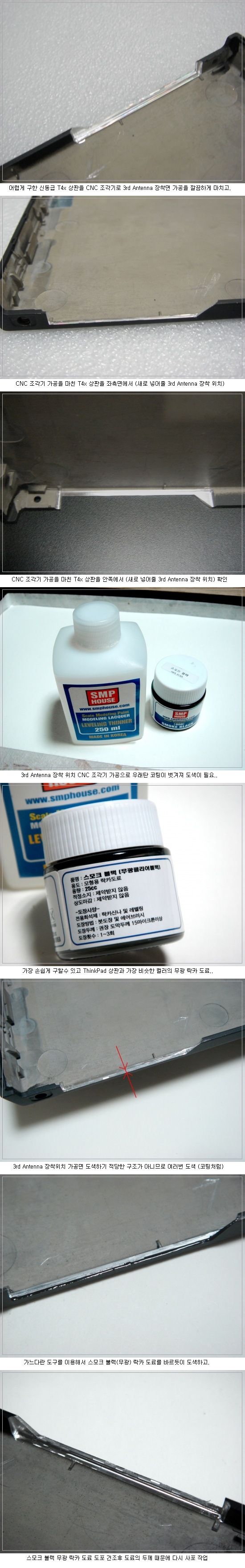

제일먼저 했던 작업은 CNC 가공으로 인한 T4x 상판 3 번째 빗살무늬 Antenna 커버장착 가공면 가공 입니다.

우래탄 코팅이 벗겨진 부분이 티타늄색으로 눈에 확띠는 문제..(반짝 반짝 ) 아무리 빗살무늬 Antenna 커버장착 해도

문제의 원인은 CNC 가공으로 인한 T4x 상판 빗살무늬 Antenna 커버장착 가공면의 우래탄코팅이 벗겨진 점은

아무 작업이는 커버가 어렵더군요.. (도색 가공 추가 작업의 필요성..)

그냥 튜닝 작업을 대충 마무리 했다면 아마 매직펜이나 유성펜을 이용했을듯 합니다...(그래도 어디 그런가요..제성격이..)

여러 가지 방법을 TPHolic 선배분들의 조언을 가미해서 제가 내린 결론은 구하기 쉽고 도료 칠마름 빠른 점이 장점인

프라모델용 락카도료 일명(스모크 블랙 (무광클리어 블랙)) 를 선택하게 되었습니다..

ThinkPad 에 사용되는 우레탄 코팅과도 비슷한 느낌도 나고..

빗살무늬 Antenna 커버장착 가공면이 너무 얇아서 붓으로 칠을 잘못할경우 ThinkPad T4x 상판 좌측면 쪽으로 칠의 번짐이

예상되어 면봉을 최대한 넓쩍하게 가공해서 찍어 바르듯이 작업을 했습니다...

그러나 모든일이 그렇하듯이 락카 도료를 바른 가공면의 높이가 도료의 도포 두께만큼 두꺼워지는 문제가 발생 하더군요..

바로 P400 번 사포를 이용해서 도포된 무광 락카도료를 깍아내는 작업..(예상 못했던 작업..ㅜ.ㅠ)

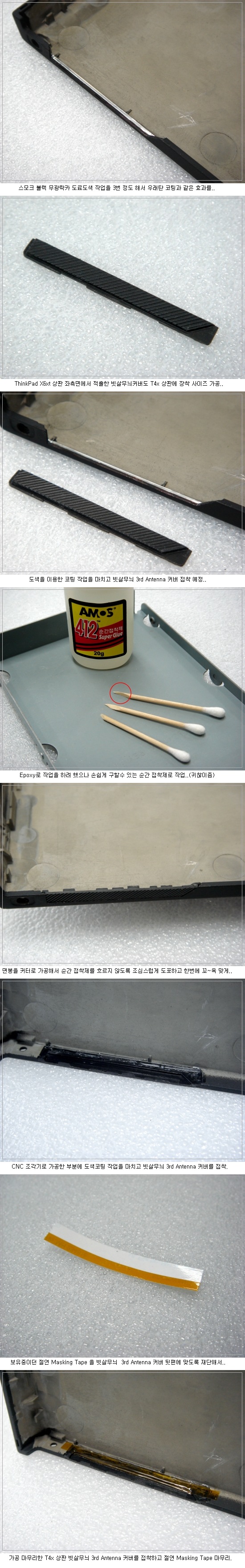

ThinkPad T4x 상판 빗살무늬 Antenna 커버 장착에 (X6xt 상판에서 적출한 빗살무늬 조각을) 한번 사포로 가공하고

맞추어 보고 또 가공하고 맞추어 보고를 반복 작업 해가며 작업을 완료 했습니다...

그러나 무광 락카 도료가 1번 도포 작업으로는 어림 반푼어치도 없다는 듯이 가공면이 반짝 반짝..ㅠ.ㅠ

대략 3번 정도의 락카 도포 및 사포작업을 반복해서 작업을 마무리 했습니다..

원하는 것이 어느정도의 퀄리티가 있는 튜닝 작업이다 보니 뭐든 쉽게 되는것이 없다..

(완성도 높은 결과물을 원한다면 그만큼의 시행착오 와 노력이 필요하다는 단순한 진리..)

ThinkPad T4x 상판 가공전 공구점에 들려서 Epoxy 를 구매 했어야 했는데.. (계획 대로 라면..) 너무 정신이 없게 작업을 하다 보니..

뭐 하는 수없죠..(제가 깜빡하고 Epoxy 구매를 잊어버린 죄죠..)

공구통에 있던 순간 접착제를 찾아서 튜닝작업 마무리를 감행 했습니다..

만약에 순간 접착제도 제대로 작업이 이루어 지지 않으면 접촉면에 하얀막이 생기는 증상이 발생 할수 있으므로

순간 접착제도 찍어 바르 듯이 조금씩 면봉가공 막대를 이용해서 가공된 ThinkPad T4x 상판에 3rd 빗살무늬조각장착 튜닝부분에

한곳 한곳 찍어 바르듯이 순간 접착제를 발라주었습니다..(세심하게)

조금 시간이 더 들었지만 하얀막도 발생하지 않고  ThinkPad T4x 상판에 3rd 빗살무늬조각이 완벽하게 접착이 이루어지고 나니

만약의 사태를 생각하게 되더군요..(순간 접착제를 이용한 작업품은 대략 충격에 약하다..)

만약에 작업이 이루어진 ThinkPad T42p 상판에 그어떤 무리한 충격을 받는다면 혹여 접착된 빗살무늬 3rd Antenna 커버 조각이

떨어질 것을 대비해서 보유중이던 절연 Masking Tape 를 빗살무늬 3rd Antenna 커버 뒷면 사이즈에 맞도록 재단해서 붙여

주었습니다.

안전 대책 확보..(제가 너무 만약의 사태를 걱정 하는 면도 있죠..)

바로 연이어 ThinkPad T4x 상판에 3 번째 빗살무니 3rd Antenna 커버를 튜닝하고(붇여주고) 3rd Wireless Antenna 를 달아 주자에

대해서 3-2 를 올리 도록 하겠습니다..

커피도 한잔하고 베란다에 가서 담배도 한대 피우고 와야죠..ㅎㅎㅎ
